7. BÖLÜM : Görünüş Çıkarma Alıştırmaları ve Cevapları
- 1 GÖRÜNÜŞ ALIŞTIRMALARI 1-24
- 2 GÖRÜNÜŞ ALIŞTIRMALARI 25-42
- 3 GÖRÜNÜŞ ALIŞTIRMALARI 43-48
- 4 CEVAPLAR 1-16
- 5 CEVAPLAR 17-32
- 6 CEVAPLAR 33-41
- 7 CEVAPLAR 42-48

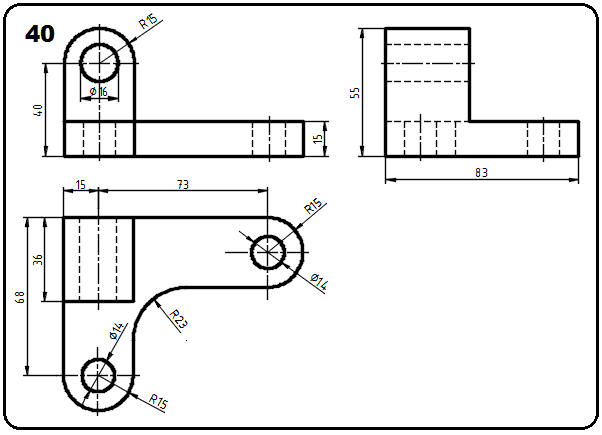

CEVAPLAR 33-41
CEVAPLAR 33-41
Not:Parçaların görünmeyen kısımlarını görünür hale getirmek için kesit alınır. Boydan boya kesit alınmayacaksa kısmi (bölgesel) kesit alınır. Kesit alınan kısımlarda görünmeyen kenarlar görünür hale getirilir ve kalın çizgilerle çizilir. Kesitin sınırları serbest el çizgisiyle sınırlandırılır. Bölgesel kesitte kesit düzlem çizgisi çizilmez. Kesit alınan bölge taranır. Tarama kesit almanın işaretidir.
Not: Boydan boya kesit alındığında kesit düzlem çizgisi çizilmeyebilir. 39.cevapta tam kesit görülmektedir.
Not: Bazı parçalarda aynı hizada olmayan kısımlar kademeli tam kesit ile bir defada kesit alınabilir. 41.cevapta kademeli kesit görülmektedir. Kesit düzlem çizgisi kademeli olarak alınır.
Not:Parçaların görünmeyen kısımlarını görünür hale getirmek için kesit alınır. Boydan boya kesit alınmayacaksa kısmi (bölgesel) kesit alınır. Kesit alınan kısımlarda görünmeyen kenarlar görünür hale getirilir ve kalın çizgilerle çizilir. Kesitin sınırları serbest el çizgisiyle sınırlandırılır. Bölgesel kesitte kesit düzlem çizgisi çizilmez. Kesit alınan bölge taranır. Tarama kesit almanın işaretidir.
Not: Boydan boya kesit alındığında kesit düzlem çizgisi çizilmeyebilir. 39.cevapta tam kesit görülmektedir.
Not: Bazı parçalarda aynı hizada olmayan kısımlar kademeli tam kesit ile bir defada kesit alınabilir. 41.cevapta kademeli kesit görülmektedir. Kesit düzlem çizgisi kademeli olarak alınır.
