DÜZLEŞTİRME-AÇINIM (Flatten)
DÜZLEŞTİRME-AÇINIM (Flatten)
1.TANITIM
Şekillendirilmiş sacın tamamının düz hale getirilmesi yani açınımını elde etmek için kullanılan bir komuttur. Açınımın doğru olması için K açınım katsayısı doğru hesaplanmalıdır. Bu konu ileride anlatılacaktır.
Komuta sadece aşağıdaki yoldan girilir.
♦ Sac Levha (Sheet Metal) araç çubuğu üzerindeki Düzleştir (Flatten)
komut düğmesine tıklanır. 2. SAC PARÇALARININ AÇINIMI
Açınım elde etmek için aşağıdaki işlem sırası uygulanır:
1. Önce saç parçası oluşturulur, veya ekrana getirilir (Şekil 1).
2. Düzleştir (Flatten)komut düğmesine tıklandığında saç parçası düz hale gelir (Şekil 2). Komutun özellik yöneticisi yoktur. Unsur Tasarım Ağacı’ nda da komutun ismi görüntülenmez.

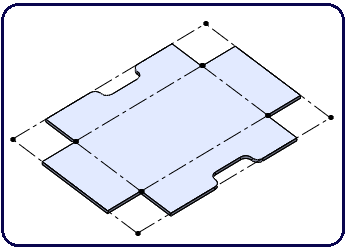

Şekil 1:Şekillenmiş sac parçası Şekil 2: Sac açınımı 3. Düzleştirilmiş sac parçalarını tekrar eski haline getirmek için yine aynı Düzleştir (Flatten) komut düğmesine tıklanır.
Not: Düzleştir komutuyla açınımı elde edilmiş sac parçaları üzerinde yapılan işlemler, yine aynı komutla katlandığında yok sayılır ve görünmezler.
1.TANITIM
Şekillendirilmiş sacın tamamının düz hale getirilmesi yani açınımını elde etmek için kullanılan bir komuttur. Açınımın doğru olması için K açınım katsayısı doğru hesaplanmalıdır. Bu konu ileride anlatılacaktır.
Komuta sadece aşağıdaki yoldan girilir.
♦ Sac Levha (Sheet Metal) araç çubuğu üzerindeki Düzleştir (Flatten)
komut düğmesine tıklanır. 2. SAC PARÇALARININ AÇINIMIAçınım elde etmek için aşağıdaki işlem sırası uygulanır:
1. Önce saç parçası oluşturulur, veya ekrana getirilir (Şekil 1).
2. Düzleştir (Flatten)
komut düğmesine tıklandığında saç parçası düz hale gelir (Şekil 2). Komutun özellik yöneticisi yoktur. Unsur Tasarım Ağacı’ nda da komutun ismi görüntülenmez. Şekil 1:Şekillenmiş sac parçası Şekil 2: Sac açınımı 3. Düzleştirilmiş sac parçalarını tekrar eski haline getirmek için yine aynı Düzleştir (Flatten)
komut düğmesine tıklanır.Not: Düzleştir komutuyla açınımı elde edilmiş sac parçaları üzerinde yapılan işlemler, yine aynı komutla katlandığında yok sayılır ve görünmezler.
