OBJELERİ ÖTELE (Offset Entities) 1.TANITIM Objeleri Ötele, seçilmiş bir objeyi, verilen ölçü kadar uzaklığa öteleyerek kopyasının alınması için kullanılan bir komuttur. Çok kullanılan ve çizimi kolaylaştıran bir komuttur. Bağımsız 2 boyut objelerin, katı model parçaların kenarları, yüzeylerinin kopyası alınabilir. Komuta aşağıdaki yollardan biriyle girilir:

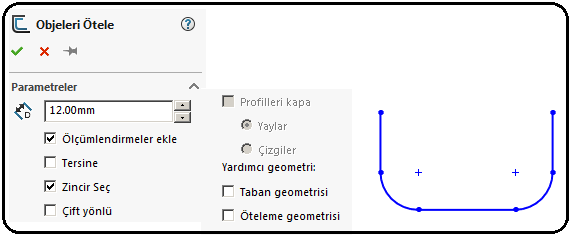

♦ Çizim (Sketch) araç çubuğu üzerindeki Objeleri Ötele (Offset Entities)düğmesine tıklanır. ♦Araçlar ►Çizim Araçları ►Objeleri Ötele (Tools ►Sketch Tools►Offset Entities)yoluyla komuta girilir.2.TEK YÖNLÜ ÖTELEME İŞLEMİ Tek yönlü öteleme işlemi için aşağıdaki sıra takip edilir: 1. Objeleri Ötele (Offset Entities) komutu çalıştırılır. Objeleri Ötele özellik yöneticisi görüntülenir (Şekil 1). Şekil 1: Özellik yöneticisi ve ötelenecek objeler 2. Özellik yöneticisinin Parametreler (Parameters) bölümünde aşağıdaki düzenlemeler yapılır: ♦Öteleme Uzaklığı (Offset Distance)kısmına öteleme ölçüsü girilir. ♦Ölçülendirmeler Ekle (Add dimensions)onay kutusu işaretlenirse öteleme ölçülendirilir. ♦Tersine (Reverse)onay kutusu işaretlenirse öteleme diğer tarafta yapılır. ♦Zincir Seç (Select Chain)onay kutusu işaretlenirse ilk seçilen objeye bağlı tüm objeler seçilir. İşaret kaldırılırsa öteleme tek tek yapılır. 3. Ötelenecek obje seçilir (P1). Bir ön izleme meydana gelir. 4. Tamam düğmesine tıklanarak işlem bitirilir (Şekil 2). Şekil 2:öteleme işlemi Şekil 3:Çift yönlü öteleme3.ÇİFT YÖNLÜ ÖTELEME İŞLEMİ Çift yönlü öteleme işlemi için aşağıdaki işlem sırası takip edilir: 1. Objeleri Ötele (Offset Entities) komutu çalıştırılır. Obje seçilir (P1). Yukarıda anlatıldığı gibi Objeleri Ötele özellik yöneticisi görüntülenir. 2. Özellik yöneticisinin Parametreler (Parameters)bölümünde yukarıda anlatılan düzenlemelere ilave olarak aşağıdaki düzenlemeler yapılır: ♦ Çift yönlü (Bi-directional)onay kutusu işaretlenir. 3. Tamam (OK) düğmesine tıklanarak işlem bitirilir ve öteleme iki tarafa yapılır (Şekil 3).4.DİĞER ÖTELEME DÜZENLEMELERİ Diğer öteleme işlemleri aşağıya çıkarılmıştır. 1. Profilleri kapa (Cap ends) onay kutusu işaretlendiğinde altındaki seçenekler aktif olur (Şekil 4). ♦ Yaylar (Arcs) seçeneği seçilirse objelerin uçları yayla kapatılır (Şekil 5). ♦ Çizgiler (Lines) seçeneği seçilirse objelerin uçları düz çizgiyle kapatılır (Şekil 6).
Şekil 4 Şekil 5:Uçları yaylı öteleme Şekil 6:Uçları düz çizgili öteleme 2.Yardımcı geometri (Construction geometry)bölümünde (Şekil 7): ♦Taban geometrisi onay kutusu işaretlenirse ana obje eksen çizgisine dönüştürülür (Şekil 8). ♦Öteleme geometrisi onay kutusu işaretlenirse ötelenen obje eksen çizgisine dönüştürülür (Şekil 9). Şekil 7 Şekil 8:Eksene dönüştürme Şekil 9:Ötelenen obje
