DAİRESEL ÇOĞALTMA (Circular Pattern)
DAİRESEL ÇOĞALTMA (Circular Pattern)
1.TANITIM
Dairesel Çoğaltma, bir veya birden fazla unsuru, bir eksen etrafında çoğaltmak için kullanılan bir komuttur. Kasnak kolları gibi unsurlar bu komut ile çevreye eşit aralıkta çoğaltılırlar. Komuta aşağıdaki yollardan biriyle girilir.
♦ Unsurlar (Features) araç çubuğu üzerindeki Dairesel Çoğaltma (Circular Pattern)
düğmesine tıklanır. Dairesel Çoğaltma komut düğmesi, Doğrusal Çoğaltma
komut düğmesinin yanındaki oka tıklandığında görünür.
♦ Ekle ►Çoğaltma / Aynalama ►Dairesel Çoğaltma… (Insert ►Pattern / Mirror ►Circular Pattern…) yolu kullanılır. 2.DAİRESEL ÇOĞALTMA
Dairesel çoğaltma için aşağıdaki işlem sırası uygulanır:
1. Dairesel çoğaltılacak parça veya unsur oluşturulur (Şekil 1). Bu resimdeki feder çevreye çoğaltılacaktır.
2. Geçici eksen yerleştirmek için menü çubuğundaki Görünüm (View) menüsünden Gizle/Göster ►Geçici Eksenler (Temprorary Axes) komutu üzerine tıklanır (Şekil 2).
Şekil 1:Çoğaltılacak unsur Şekil 2:Menü çubuğu ve komutlar 3. Dairesel Çoğaltma (Circular Pattern) komutu çalıştılır. Ekranın sol tarafında Dairesel Çoğaltma (Circular Pattern) isimli özellik yöneticisi görüntülenir (Şekil 3). Özellik yöneticisinde aşağıdaki düzenlemeler yapılır:

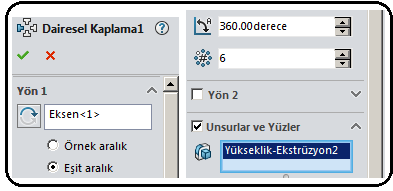

Şekil 3:Özellik yöneticisi Şekil 4:Ön izleme görüntüsü ♦ Yön 1 bölümünde:
> Yönü Ters Çevir (Reverse Direction)
düğmesine tıklanırsa, gerektiğinde çoğaltma yönü değiştirilir.
> Çoğaltma Ekseni (Pattern Axis)
kısmındaki boşluğa tıklanır ve geçici eksen seçilir. Eksenin ismi boşlukta görüntülenir.
> Açı (Angle)
kısmına çoğaltma açı değeri girilir. Default değer 360 derecedir.
> Örnek Sayısı (Number of Instances)
kısmına çoğaltma sayı değeri girilir.
> Eşit Aralık (Equal spacing)
seçeneği seçilirse çoğaltma çevreye eşit aralıklarla yapılır.
♦ Unsurlar ve Yüzler (Features and Faces)
bölümündeki boşluğa tıklanır ve parça üzerindeki kol seçilir. Bir ön izleme meydana gelir (Şekil 4).
♦ Tamam (OK)
düğmesine tıklanarak işlem sonuçlandırılır (Şekil 5). Şekil 6’ da başka bir örnek dairesel çoğaltma işlemi görülmektedir.
Not: Geçici eksenlerin kaldırılması için Görünüm (View) menüsünden Gizle/Göster ►Geçici Eksenler (Temprorary Axes) komutu üzerine tekrar tıklanır.
Şekil 5:Çoğaltma sonucu Şekil 6:Örnek uygulama 3.DAİRESEL ÇOĞALTMADA DİĞER İŞLEMLER
Özellik yöneticinde yapılacak diğer işlemler şunlardır:
1. Örnek aralık seçeneği seçilirse çoğaltma verilen açıya göre yapılır.
2. Çoğaltılacak Gövdeler bölümündeki boşluğa tıklanırsa parçanın tamamı dairesel çoğaltılır. Yukarıda anlatıldığı gibi düzenlemeler yapılır.
3. Atlanacak Örnekler bölümündeki boşluğa tıklanırsa çoğaltılan unsurlar üzerine birer nokta konulur. Bu noktalara tıklanarak o kısımlar silinir.
4. Çoğaltılacak Yüzler
boşluğuna tıklanıp bir yüzey seçilirse, seçilen yüzey dairesel çoğaltılır.
5. Seçenekler bölümünde ön izleme seçenekleri bulunur. En çok kullanılan seçenek Tam önizleme seçeneğidir.
1.TANITIMDairesel Çoğaltma, bir veya birden fazla unsuru, bir eksen etrafında çoğaltmak için kullanılan bir komuttur. Kasnak kolları gibi unsurlar bu komut ile çevreye eşit aralıkta çoğaltılırlar. Komuta aşağıdaki yollardan biriyle girilir.
♦ Unsurlar (Features) araç çubuğu üzerindeki Dairesel Çoğaltma (Circular Pattern)
düğmesine tıklanır. Dairesel Çoğaltma komut düğmesi, Doğrusal Çoğaltma komut düğmesinin yanındaki oka tıklandığında görünür.♦ Ekle ►Çoğaltma / Aynalama ►Dairesel Çoğaltma… (Insert ►Pattern / Mirror ►Circular Pattern…) yolu kullanılır. 2.DAİRESEL ÇOĞALTMA
Dairesel çoğaltma için aşağıdaki işlem sırası uygulanır:
1. Dairesel çoğaltılacak parça veya unsur oluşturulur (Şekil 1). Bu resimdeki feder çevreye çoğaltılacaktır.
2. Geçici eksen yerleştirmek için menü çubuğundaki Görünüm (View) menüsünden Gizle/Göster ►Geçici Eksenler (Temprorary Axes) komutu üzerine tıklanır (Şekil 2).
Şekil 1:Çoğaltılacak unsur Şekil 2:Menü çubuğu ve komutlar 3. Dairesel Çoğaltma (Circular Pattern) komutu çalıştılır. Ekranın sol tarafında Dairesel Çoğaltma (Circular Pattern) isimli özellik yöneticisi görüntülenir (Şekil 3). Özellik yöneticisinde aşağıdaki düzenlemeler yapılır:
Şekil 3:Özellik yöneticisi Şekil 4:Ön izleme görüntüsü ♦ Yön 1 bölümünde:
> Yönü Ters Çevir (Reverse Direction)
düğmesine tıklanırsa, gerektiğinde çoğaltma yönü değiştirilir.> Çoğaltma Ekseni (Pattern Axis)
kısmındaki boşluğa tıklanır ve geçici eksen seçilir. Eksenin ismi boşlukta görüntülenir.> Açı (Angle)
kısmına çoğaltma açı değeri girilir. Default değer 360 derecedir.> Örnek Sayısı (Number of Instances)
kısmına çoğaltma sayı değeri girilir.> Eşit Aralık (Equal spacing)
seçeneği seçilirse çoğaltma çevreye eşit aralıklarla yapılır.♦ Unsurlar ve Yüzler (Features and Faces)
bölümündeki boşluğa tıklanır ve parça üzerindeki kol seçilir. Bir ön izleme meydana gelir (Şekil 4).♦ Tamam (OK)
düğmesine tıklanarak işlem sonuçlandırılır (Şekil 5). Şekil 6’ da başka bir örnek dairesel çoğaltma işlemi görülmektedir.Not: Geçici eksenlerin kaldırılması için Görünüm (View) menüsünden Gizle/Göster ►Geçici Eksenler (Temprorary Axes) komutu üzerine tekrar tıklanır.
Şekil 5:Çoğaltma sonucu Şekil 6:Örnek uygulama 3.DAİRESEL ÇOĞALTMADA DİĞER İŞLEMLER
Özellik yöneticinde yapılacak diğer işlemler şunlardır:
1. Örnek aralık seçeneği seçilirse çoğaltma verilen açıya göre yapılır.
2. Çoğaltılacak Gövdeler bölümündeki boşluğa tıklanırsa parçanın tamamı dairesel çoğaltılır. Yukarıda anlatıldığı gibi düzenlemeler yapılır.
3. Atlanacak Örnekler bölümündeki boşluğa tıklanırsa çoğaltılan unsurlar üzerine birer nokta konulur. Bu noktalara tıklanarak o kısımlar silinir.
4. Çoğaltılacak Yüzler
boşluğuna tıklanıp bir yüzey seçilirse, seçilen yüzey dairesel çoğaltılır.5. Seçenekler bölümünde ön izleme seçenekleri bulunur. En çok kullanılan seçenek Tam önizleme seçeneğidir.
