ÖLÇÜLENDİRME GENEL TANITIMI
ÖLÇÜLENDİRME GENEL TANITIMI Ölçülendirme, bir parçanın büyüklüğünü, yüzeyler arasındaki mesafelerini, girinti ve çıkıntıların yerlerini, yüzeylerin nasıl işleneceğini, malzeme cinsini vb. bilgilerin çizim üzerinde çizgiler, semboller, rakamlar ve yapım bilgileri halinde ifade edilmesidir. Ölçülendirme, Teknik Resim’de belirtilen kurallara göre yapılmalıdır.

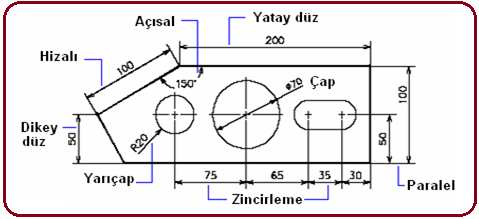

AutoCAD, kullanıcıya kendi isteği doğrultusunda ölçülendirme ayarlarını yapma imkanı vermektedir. AutoCAD, çok çeşitli ölçülendirme yöntemi sunmaktadır. Bu ölçülendirmeler sırayla anlatılacaktır. Aşağıdaki resimde ölçülendirme çeşitleri gösterilmiştir (Şekil 1).
Şekil 1:Ölçülendirme çeşitleri Ölçülendirmede dört temel eleman bulunur. Bunlar; ölçü bağlama çizgileri, ölçü çizgileri, ölçü okları ve ölçü yazısı’ dır (Şekil 2).
♦ Ölçü Bağlama Çizgileri (Extension Lines) ölçüyü objeye bağlayan çizgilerdir. İki adettir.
♦ Ölçü Çizgisi (Dimension Line) ölçü bağlama çizgileri arasına yerleşir. Objenin iki noktası arasındaki ölçüyü belirler.
♦ Ölçü Okları (Arrow) ölçü çizgisinin uçlarına otomatik yerleşir. Değişik ok tipleri vardır. Her ölçülendirmede İki adet bulunur.
♦ Ölçü Yazısı (Dimension Text) ölçü çizgisinin ortasına yerleşir ve iki nokta arsındaki uzunluğu belirler.
Şekil 2:Ölçülendirme elemanları Not: Ölçülendirme objenin kendisini çizmek kadar önemlidir. Yukarıda belirttiğimiz ölçü elemanlarıyla ilgili tüm ayarlar Dimstyle komutunda anlatılacaktır. Şimdilik isimlerini ve görevlerini bilmeniz yeterlidir.
AutoCAD, kullanıcıya kendi isteği doğrultusunda ölçülendirme ayarlarını yapma imkanı vermektedir. AutoCAD, çok çeşitli ölçülendirme yöntemi sunmaktadır. Bu ölçülendirmeler sırayla anlatılacaktır. Aşağıdaki resimde ölçülendirme çeşitleri gösterilmiştir (Şekil 1).
Şekil 1:Ölçülendirme çeşitleri Ölçülendirmede dört temel eleman bulunur. Bunlar; ölçü bağlama çizgileri, ölçü çizgileri, ölçü okları ve ölçü yazısı’ dır (Şekil 2).
♦ Ölçü Bağlama Çizgileri (Extension Lines) ölçüyü objeye bağlayan çizgilerdir. İki adettir.
♦ Ölçü Çizgisi (Dimension Line) ölçü bağlama çizgileri arasına yerleşir. Objenin iki noktası arasındaki ölçüyü belirler.
♦ Ölçü Okları (Arrow) ölçü çizgisinin uçlarına otomatik yerleşir. Değişik ok tipleri vardır. Her ölçülendirmede İki adet bulunur.
♦ Ölçü Yazısı (Dimension Text) ölçü çizgisinin ortasına yerleşir ve iki nokta arsındaki uzunluğu belirler.
Şekil 2:Ölçülendirme elemanları Not: Ölçülendirme objenin kendisini çizmek kadar önemlidir. Yukarıda belirttiğimiz ölçü elemanlarıyla ilgili tüm ayarlar Dimstyle komutunda anlatılacaktır. Şimdilik isimlerini ve görevlerini bilmeniz yeterlidir.
