ANNOTATION SCALE (Açıklama Ölçeği)

    1.TANITIM
    Dimensions komutlarıyla ölçülendirme yapıldığında veya Text komutlarıyla yazı yazıldığında yazıların yüksekliği yeterli olmayabilir. Bu gibi durumlarda yeniden ayar yaparak yazı yüksekliği ayarlanması gerekir. AutoCAD buna pratik bir çözüm yolu bulmuştur. Bu da Durum Çubuğu üzerindeki Annotation Scale düğmesine tıklandığında ölçekler listelenir. (Şekil 1). Buradan ölçek seçilerek ekrandaki yazılar yükseltilir. Örnek olarak 1:2 ölçeğini seçelim. Baştaki 1 sayısı ekranda mevcut bulunan yazıların yükseklini temsil eder. Sondaki 2 sayısı ölçek katsayısıdır. Ekrandaki yazılar 2 kat büyütülecek demektir.
    Küçültme ölçekleri de mevcuttur. 2:1, 8:1 gibi. Örnek olarak 2:1 ölçeğini seçelim. Baştaki 2 sayısı ekranda mevcut bulunan yazıların yükseklini temsil eder. Sondaki 1 sayısı ölçek katsayısıdır. Ekrandaki yazılar yarı yarıya küçülecek demektir.

           Şekil 1:Durum çubuğu ve "Annotation Scale" düğmesi

    2. AÇIKLAMA ÖLÇEĞİ’ NİN UYGULANMA ŞARTLARI
    Annotation Scale uygulanması için önceden bir ayar yapılması gerekmektedir. Bunlar:
    ♦ Dimstyle komutu çalıştırıldığında Dimension Style Manager diyalog kutusu ekrana gelir. Styles kısmından Annotative stili seçilir ve sağ taraftaki Set Current düğmesine tıklanarak güncel hale getirilir (Şekil 2).

                      Şekil 2:”Dimension Style Manager” diyalog kutusu

     ♦ Style komutu çalıştırıldığında Text Style diyalog kutusu ekrana gelir. Styles kısmından Annotative stili seçilir ve sağ taraftaki Set Current düğmesine tıklanarak güncel hale getirilir (Şekil 3).

                                                  Şekil 3:”Text Style” diyalog kutusu

       ♦ Şekil 4’ de  ölçülendirme uygulaması görülmektedir.


                                        Şekil 4:Ölçülendirme uygulaması

      ♦ Şekil 5’ de  yazı uygulaması görülmektedir.

                         Şekil 5:Yazı uygulaması

    3.YENİ ÖLÇEK AYARLAMA
    Mevcut ölçekler ihtiyacınızı görmüyorsa yeni ölçekler oluşturabilirsiniz. Örneğin 1:1 az, 1:2 fazla olduğunu düşünelim. O zaman bu iki ölçek arasında bir ölçek oluşturabiliriz. Diyelim ki 1:15 olsun. Yeni ölçek oluşturmak için aşağıdaki sıra takip edilir:
    1. Annotation Scale düğmesine tıklandığında ölçekler listelenir ve buradan Custom… (Özel) yazısı üzerine tıklanarak seçilir (Şekil 6).


                       Şekil 6:Custom seçeneği

    2. Edit Drawing Scales diyalog kutusu ekrana gelir (Şekil 7). Yeni ölçek ayarlamak için Add… (İlave Et) düğmesine tıklanır.


            Şekil 7:”Edit Drawing Scales” diyalog kutusu

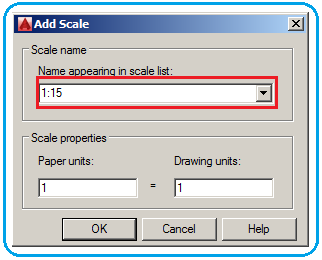

    3. Add Scale (İlave Ölçek) diyalog kutusu ekrana gelir (Şekil 8). Name appearing scale list  (Ölçek listesinde isim görüntüleme) kısmına 1:15 şeklinde yeni ölçeği girelim. OK düğmesine tıklayarak işlemi bitirelim. Edit Drawing Scales diyalog kutusunun ölçek listesinde yeni ölçek 1:1 ile 1:2 arasına yerleşir.

          Şekil 8:”Add Scale” diyalog kutusu
