MUTFAK RAFI (3D)
   1.TAVSİYE EDİLEN KOMUTLAR
    Şekil 1’ de ön ve yan görünüşleri verilmiş Mutfak Rafı’ nın  3d katı model resmini  çizebilmek için kullanılacak komutların listesi aşağıya çıkarılmıştır.
     ♦ LINE (Çizgi),  ERASE (Silme), TRIM (Budama), SUBTRACT (Çıkarma),
     ♦ OSNAP MODES (Nokta Yakalama Modları),  3D ORBIT (3D Yörünge),
     ♦ REGION (Bölge – Alan Oluşturma), EXTRUDE (Kalınlaştırma),
     ♦ UNION (Birleştirme), 3D ROTATE (3D Döndürme), BOX (Kutu),

                                       Şekil 207:Katı modeli çizilecek “Mutfak Rafı”

   2.RAFLARIN OLUŞTURULMASI
    Rafların oluşturulması için aşağıdaki işlemler yapılır:
    1. Ön görünüş 2D komutlarıyla, alt bölüm hariç çizilir (Şekil 2). AutoCAD kapalı bölgelerde ortak sınır doğrusunu kabul etmiyor. Bundan dolayı bölgeleri ayırmak gerekiyor. Örnek olarak ön görünüşteki alttaki 20 cm lik kısım gösterilebilir.

                            Şekil 2:Rafların  2d çizimi

    2. Region  komutuyla tüm raflar pencere yöntemiyle seçilerek alan haline getirilirler (Şekil 3). Alan haline getirmek için aşağıdaki sıra uygulanır:
      ♦ Region komutu çalıştırılır.
         Command:REGION
      ♦ Window seçme yöntemini kullanmak için klavyeden W yazılıp Enter tuşuna basılır.
         Select objects: w
      ♦ Önce ekranın sol tarafında objelerin dışında bir yere tıklanır. Daha sonra imleç çapraz olarak sürüklenir. Tüm objeleri içine alınca tekrar tıklanır.
         Specify first corner: P1
         Specify opposite corner:P2
      ♦ Komutu sonlandırıp işlemi tamamlamak için Enter  tuşuna basılır. Sonuç rapor edilir.
         Select objects:
         7 loops extracted    (7 Döngü çıkartıldı)
         7 Regions created   (7 alan oluşturuldu)

                    Şekil 3: Pencere seçme yöntemiyle alan oluşturma

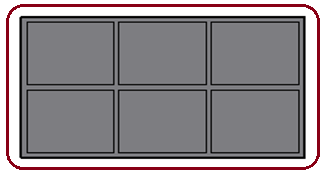

    3. Ekranın sol üst köşesindeki Visual Style Controls kısmındaki 2D Wireframe üzerine tıklanır. Görüntü stillerinden Conceptual seçilir ve alanlar  gri renge boyanır (Şekil 4).

            Şekil 4:Gri renge boyanmış objeler

    4. Subtract  komutuyla en dıştaki büyük alandan ortadaki küçük dikdörtgen alanlar çıkarılır.
       ♦ Subtract komutu aktif yapılır.
          Command:SU
       ♦ Ana obje olarak en dıştaki dikdörtgen seçilir. Seçme işlemini bitirmek için Enter  tuşuna basılır.
          Select objects: P1
          Select objects:
       ♦ Çıkarılacak kısımlar üzerine sırayla tıklanarak seçilir (Şekil 5). İşlemi bitirmek için Enter  tuşuna basılır.
          Select objects:P2      (Altı adet alan seçilir)
          Select objects:

                          Şekil 5:Seçme işlemi

    Şekil 6’ da çıkarma işleminin sonucu görülmektedir. Dikkat edilirse rafların malzeme kalınlığı görülmektedir.

                              Şekil 6:Çıkarılmış alanlar

    5. SW Isometric  düğmesine tıklanarak ekran izometrik görünüme getirilir.
    6. Komut şeridindeki Modeling paneli üzerindeki Extrude   komutuyla raflar 32 cm kalınlaştırılır (Şekil 7).
       ♦ Extrude komutu çalıştırılır.
          Command:EXT
       ♦ Kalınlaştırılacak obje seçilir. Seçme işlemini bitirmek için Enter  tuşuna basılır.
          Select objects to extrude or [MOde]:P1
          Select objects to extrude or [MOde]:
       ♦ Kalınlaştırma yüksekliği olarak klavyeden 32 yazılır ve Enter  tuşuna basılır.
          Specify height of extrusion or [Direction/Path/Taper angle/Expression]: 32

                         Şekil 7:Kalınlaştırma

    7. Yan görünüşün alt kısmı Top  ekranında 2D komutlarıyla görünmez çizgiler dikkate alınmadan çizilir (Şekil 8).  Region  komutuyla alan haline getirilir.

         Şekil 8                     Şekil 9                    Şekil 10:Eksenler

    8. SW Isometric  düğmesine tıklanarak ekran izometrik görünüme getirilir. Modeling paneli üzerindeki Extrude   komutuyla alan 2 cm kalınlaştırılır (Şekil 9).
    9. Parça 3drotate komutuyla Y ekseni (Yeşil Eksen) etrafında sol tarafa 90° döndürülür.
        ♦ 3drotate komutu aktif yapılır.
           Command:3DR
        ♦ Döndürülecek  obje seçilir. Seçme işlemini bitirmek için Enter tuşuna basılır. Obje üzerine küresel eksen takımı yerleşir (Şekil 10).
           Select objects :P1
           Select objects:
        ♦ Döndürme temel noktası alınır.
           Specify base point:P2
        ♦ Döndürme ekseni üzerine tıklanır. Burada Y ekseni (yeşil renkli) üzerine tıklanmıştır.
           Pick a rotation axis: P3
        ♦ Döndürme açısı girilir ve Enter  tuşuna basılarak işlem tamamlanır (Şekil 11).
           Specify angle start point or type an angle: 90


           Şekil 11            Şekil 12:Çoğaltma         Şekil 13:Seçme işlemleri

    10. Copy  komutuyla bir adet çoğaltılır (Şekil 12).
    11. Move  komutuyla parçalar rafların alt kısmına taşınarak yerleştirilir. Taşımak için aşağıdaki sıra takip edilir:
        ♦ Move komutu çalıştırılır.
           Command:MOVE
        ♦ Taşınacak obje seçilir. Seçme işlemini bitirmek için Enter tuşuna basılır.
           Select objects:P1
           Select objects:
        ♦ Temel nokta seçilir. Sol alt köşe seçilir.
           Specify base point or [Displacement] <…>:P2
        ♦ Yerleştirilecek köşe noktası seçilir. Rafların sol alt köşesi seçilir (Şekil 13).
           Specify second point or :P3
       Şekil 14' de yerleştirme sonucu görülmektedir.


  Şekil 14:Yerleştirme sonucu            Şekil15:Sağ taraftaki parçanın taşınması

      ♦ Sağ taraftaki küçük parçada yine Move komutuyla aynı yöntemle taşınır. Temel nokta ve yerleştirme köşe noktası sağ alt köşelerdir. Şekil 15’ de sağ taraftaki küçük parçanın taşınmış hali görünmektedir.
     Not: Bazı durumlarda boyanmış objeler seçimi engelleyebilir. Seçimin kolay olması için tel kafes durumuna geçilir. Tel kafes konumuna geçmek için görüntü stillerinden 2D Wirefame seçilir.
     12. Union  komutuyla küçük parçalar raflarla birleştirilirler (Şekil 16). Çizimin değişik taraflarından görünmesi için Orbit komutunu kullanabilirsiniz.

               Şekil 16:Alt kısım ve raflar                              Şekil 17:Alt parça

     ♦ Union komutu çalıştırılır.
        Command:UNION
     ♦ Küçük parçalar ve raf sırayla seçilir. Komutu sonlandırmak için Enter tuşuna basılır.
        Select objects: P1, P2, P3
        Select objects:

   3.DİĞER PARÇALARIN OLUŞTURULMASI
    Diğer parçaları oluşturmak için aşağıdaki sıra takip edilir:
    1. En alttaki parçayı oluşturmak için Box (Kutu) komutuyla 112x2x16 cm ölçülerinde bir kutu çizilir. Ortho modu açık olmalıdır.
       ♦ Box komutu aktif çalıştırılır.
          Command:BOX
        ♦ Kutunun boyutlarını girmek için Length seçeneği kullanılır. Bunun için klavyeden L yazılıp Enter tuşuna basılır.
          Specify other corner or [Cube/Length]: L
        ♦ Kutunun X ekseni yönünde uzunluk değeri girilir ve Enter  tuşuna basılır.
          Specify length <112.00>: 112
        ♦ Kutunun Y ekseni yönünde genişlik değeri girilir ve Enter  tuşuna basılır.
          Specify width <2.0000>: 2
        ♦ Kutunun Z ekseni yönünde yükseklik değeri girilir. Enter  tuşuna basılır ve an alttaki parça oluşturulur (Şekil 17).
           Specify height or [2Point] <16.0000>: 16
        ♦ Move    komutuyla yerine taşınır. Şekil 18’ de seçme işlemi görülmektedir.
           Command:MOVE
           Select objects:P1     (Taşınacak obje seçilir)
           Select objects:
           Specify base point or [Displacement] <…>:P2   (Temel nokta tıklanır)
           Specify second point or :P3
           (Yerleştirme noktası tıklanır)



       Şekil 18:En alt parça ve raflar         Şekil 19:Taşıma ve birleştirme işlemi

       ♦ Taşınan objeyle raf objesi Union  komutuyla birleştirilirler (Şekil 19).
   2. En alttaki parçanın üzerindeki ara parçayı çizip yerine yerleştirmek için:
      ♦ Box (Kutu) komutuyla 112x5x2 cm ölçülerinde bir kutu çizilir (Şekil 20).
         Command:BOX
         Specify other corner or [Cube/Length]: L      (Uzunluk Seçeneği)
         Specify length <2.00>: 112   (Kutunun X ekseni yönünde uzunluk değeri)
         Specify width <2.00>: 5       (Kutunun Y ekseni yönünde uzunluk değeri)
         Specify height or […] <5.00>: 2 (Kutunun Z ekseni yönünde uzunluk değeri)


      Şekil 20:Ara parçası              Şekil 21:Seçilmiş objeler

      ♦ Move  komutuyla yerine taşınır. Komutun kullanımı yukarıda anlatıldığı gibidir. Şekil 21’  de seçilmiş objeler görülmektedir. Şekil 22’  de taşıma işleminin sonucu görülmektedir.
        Command:MOVE
        Select objects:P1     (Taşınacak obje seçilir)
        Select objects:
        Specify base point or [Displacement] <…>:P2   (Temel nokta tıklanır)
        Specify second point or :P3
         (Yerleştirme noktası tıklanır)
     ♦ Union  komutuyla son yerleştirilen parça raflarla birleştirilir. Union komutu çalıştırıldıktan sonra birleştirilecek objeler seçilir ve Enter tuşuna basılır.


                Şekil 22:Raflar ve diğer parçalar                              Şekil 23:Arka parça

    3. Arka parçayı oluşturmak için:
     ♦ Box komutuyla 116x84x2 cm ölçülerinde bir kutu daha çizilir (Şekil 23).
        Command:BOX
        Specify other corner or [Cube/Length]: L      (Uzunluk Seçeneği)
        Specify length <2.00>: 116          (Kutunun X ekseni yönünde uzunluk değeri)
        Specify width <2.00>: 84             (Kutunun Y ekseni yönünde uzunluk değeri)
        Specify height or […] <5.00>:2   (Kutunun Z ekseni yönünde uzunluk değeri)
     ♦ Move    komutuyla rafların arka kısmına taşınır. Şekil 24’  de seçilmiş objeler görülmektedir. Şekil 25’  de taşıma işleminin sonucu görülmektedir.
        Command:MOVE
        Select objects:P1     (Taşınacak obje seçilir)
        Select objects:
        Specify base point or [Displacement] <…>:P2   (Temel nokta tıklanır)
        Specify second point or :P3
         (Yerleştirme noktası tıklanır)
     ♦ Union  komutuyla parçalar birleştirilir ve çizim tamamlanır.


           Şekil 24:Seçme işlemi                              Şekil 25:Taşıma işlemi

    4. Mutfak Rafı, 3drotate  komutuyla X ekseni (Kırmızı Eksen) etrafında sağ tarafa 90° döndürülür ve mutfak rafı dik duruma getirilir (Şekil 26).
       ♦ 3drotate komutu aktif yapılır.
          Command:3DR
       ♦ Döndürülecek  obje seçilir. Seçme işlemini bitirmek için Enter  tuşuna basılır. Obje üzerine küresel eksen takımı yerleşir.
          Select objects :P1
          Select objects:
       ♦ Döndürme temel noktası alınır. Parça bağımsız ise herhangi bir nokta alınabilir.
          Specify base point:P2
       ♦ Döndürme ekseni üzerine tıklanır. Burada X ekseni (kırmızı renkli) üzerine tıklanmıştır.
          Pick a rotation axis: P3
       ♦ Döndürme açısı girilir ve Enter  tuşuna basılarak işlem tamamlanır (Şekil 27).
          Specify angle start point or type an angle: 90


                  Şekil 26:Seçme işlemleri                             Şekil 27:Mutfak Rafı

    Not: 3d çizimlerimizi SW Isometric ortamda yapıyoruz. Bu okullarımızda Teknik Resim’ de öğretilen izometrik perspektife uygundur. Bunu ısrarla tavsiye ediyoruz. Çizilen 3d objelere değişik yönlerden izometrik bakılmak istenilirse diğer görünüm çeşitlerinden SE Isometric, NE Isometric, NW Isometric’ lerden biri de seçilebilir. En son tekrar SW Isometric ortama dönülmelidir.
    Not: 3d çizimlere serbestçe döndürülüp bakılmak istenilirse Orbit komutları kullanılmalıdır. Geniş bilgi için ilgili konulara bakılmalıdır. Yukarıda söylediğimiz gibi anlama yanlışlığına düşmemek için SW Isometric ortama geçilmelidir.
